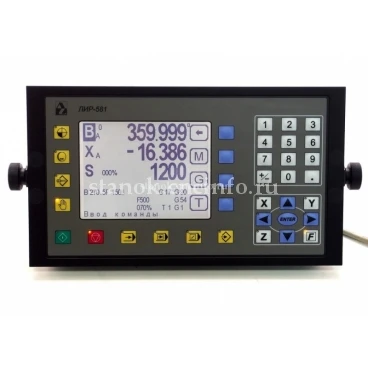

Пульт оператора ЛИР-581 СКБ ИС
Пульт оператора отображает координаты текущего положения, позволяет вводить и редактировать управляющие программы.
Количество управляемых осей от 1 до 6.
Поставляется в двух вариантах исполнения - приборном и панельном.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Пульт оператора входит в состав Системы Позиционного Программного Управления приводами (СППУ).
Пульт оператора отображает координаты объекта по рабочим осям станка. Информация поступает с датчиков перемещений, входящих в состав СППУ. Дискретность отображения определяется параметрами датчиков и может составлять для линейных перемещений от 1 мкм до 10 м, а для круговых перемещений от 0.001 до 359.999 градусов. На экране одновременно может отображаться от 1 до 3 осей. Максимальное количество осей системы — 6. Перемещение объекта по рабочим координатам станка осуществляется при помощи приводов подач. Приводами управляют контроллеры движения ЛИР-980(983), также входящие в состав СППУ. Пульт оператора посылает команды на перемещение контроллеру движения, который отрабатывает их в соответствии со своим алгоритмом, управляя скоростью привода.
Электроавтоматикой станка управляет контроллер, работая по загруженной в него программе. Программа электроавтоматики загружается с персонального компьютера и может взаимодействовать с пультом оператора через программные маркеры. Подключение и связь с контроллерами осуществляется с помощью трассы связи через блок питания ЛИР-989 по интерфейсу RS-485.
Пульт оператора ЛИР-581 выпускается в металлическом корпусе, имеющем высокопрочное порошковое покрытие. Приборное исполнение позволяет закреплять пульт оператора ЛИР-581 на кронштейне (исполнение А). Панельный вариант корпуса (исполнение Р) предназначен для встраивания пульта оператора в технологические стойки, щиты, пульты управления и т.д. и его крепления при помощи отверстий в лицевой панели.
Код заказа пульта управления ЛИР-581.
* - позиция заказывается после согласования.
Если опция не заказывается, то позиция в коде заказа пропускается.
Примеры:
ЛИР-581Р-0 - пульт для работы с контроллерами управления движением ЛИР-980, панельное исполнение.
ЛИР-581А-3-М-П-АВ-2D - пульт для работы с контроллерами управления движением ЛИР-983 с дополнительным разъемом для подключения маховичка (инкрементного датчика) и аналогового входа (корректор подачи), с дополнительным разъемом для подключения станочного пульта и возможностью управления одновременным движением по двум осям, в приборном исполнении.
Трасса связи заказывается отдельной позицией.
Код заказа трассы: ТРАССА DB9(B)-L-DB9(B)-24, где L - длина трассы в метрах.
Параметр | Характеристика |
Исполнение | Приборный |
Панельный встраиваемый | |
Количество осей | 6 |
Разрешение ЖК-дисплея | 320 х 240 точек |
Количество десятичных знаков индикации для каждой оси | 7 + знак |
Максимальное количество технологических программ | 20 |
Максимальное количество кадров технологических программ | 500 |
Максимальное количество подпрограмм | 50 |
Максимальное количество кадров подпрограмм | 100 |
Среднее время отработки кадра (без учета позиционирования) | 0,2 сек |
Степень защиты от внешних воздействий | IP50 |
Степень защиты передней панели | IP65 |
Потребляемая мощность | не более 10 Вт |
Напряжение питания (переменный ток 50 Гц) | 16 - 36 В |
Напряжение питания (постоянный ток) | 22 - 48 В |
Максимальная длина трассы связи | 30 м |
Масса | 1 кг |
