Прецизионная съёмная рука HPRA RENISHAW

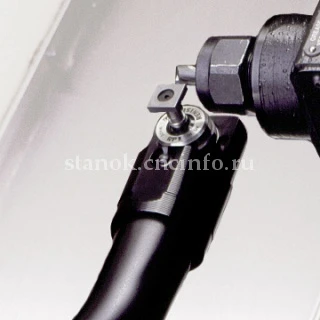

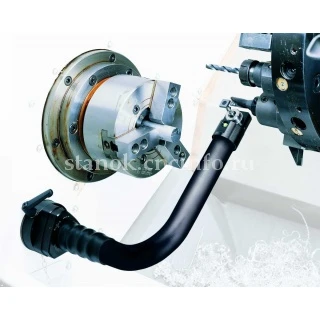

Рука HPRA представляет собой съемный кронштейн, вручную устанавливаемый на станок для наладки инструмента, и снимаемый по окончании наладки.
В процессе работы рука остается зафиксированной на своем основании с обеспечением высокой повторяемости позиционирования. В то время, когда рука HPRA не используется, она находится на стойке, расположенной на станке или рядом с ним.
Основные характеристики и преимущества:
- Неиспользуемая рука снимается со станка, занимает очень мало места.
- Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
- Предусматривает установку на уже используемые станки.
- Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
- Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.
Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.
Совместимые интерфейсы / устройства передачи сигналов – TSI 2, TSI 2-C.
| Исполнение | Стандартное с выходом кабеля "в станок" | Стандартное с выходом кабеля сбоку | |
| Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Датчик | RP3 | ||
| Совместимые интерфейсы | TSI 2 или TSI 2-C | ||
| Кабель (к интерфейсу) | Технические характеристики | Ø 4,0 мм, двухжильный экранированный кабель; каждая жила: 7×0,2 мм | |
| Длина | 3 м, 5,5 м, 10 м, 12 м | 3 м | |
| Направление измерений | ±X, ±Y, +Z | ||
| Стандартная повторяемость позиционирования | 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) |
||
| Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
1,50 Н, 153 гс 3,50 Н, 357 гс 12,00 Н, 1224 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болты M6, 3 шт. | ||
| Рабочая температура | от +5 до +60 °C | ||

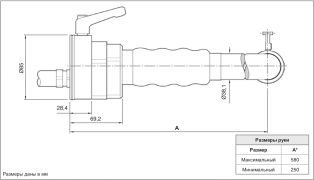

Размеры
Датчик RP3 для наладки инструмента
