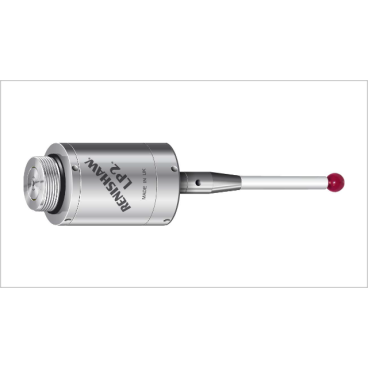

LP2 и LP2H контактная измерительная система RENISHAW

(2)

Для токарных обрабатывающих центров / шлифовальных станков.
Проводная передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 100 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для контроля деталей

Производитель: RENISHAW

для контроля деталей

оптическая (ИК), радио, проводная

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Система LP2 предлагается в стандартном варианте исполнения, в то время как в системе LP2H жёсткость пружины больше, что позволяет использовать более длинные щупы и повысить устойчивость станка к вибрации. Варианты DD обоих датчиков выпускаются с уплотнением двойной диафрагмы для эксплуатации в жёстких условиях потока охлаждающей жидкости с частицами.

Все варианты пригодны для использования с модульными оптическими системами передачи сигнала OMP40M и OMP60M, системами передачи сигнала по радиоканалу RMP40M и RMP60M, а также индуктивными системами передачи сигналов. Эти датчики также можно использовать для измерения деталей на шлифовальных станках, соединяя их с системой ЧПУ станка с помощью кабеля.

Особенности и преимущества:

Испытанная на практике кинематическая конструкция.
Помехоустойчивая передача сигнала по кабелю.
Миниатюрная конструкция.
Повышенная защита от воздействия окружающей среды.
Повторяемость от 1 до 2 мкм (2σ) (в зависимости от датчика).

Совместимые интерфейсы / устройства передачи сигналов – HSI.

Развернуть

Свернуть

Исполнения		LP2 / LP2DD		LP2H / LP2HDD
Основное назначение		Измерение размеров деталей и настройка на технологическую операцию на токарных станках, обрабатывающих центрах и шлифовальных станках с ЧПУ любых габаритов.
Способ передачи сигнала		Проводной или в сочетании с модулями, передающими оптический или радиосигнал
Совместимые интерфейсы	Проводной Оптический Радиочастотный	HSI, MI 8-4, FS1i или FS2i OMI-2 или OSI / OMM-2 RMI или RMI-Q
Рекомендуемые щупы		От 50 до 100 мм Выбор материала щупа зависит от решаемой задачи.		От 50 до 150 мм Выбор материала щупа зависит от решаемой задачи.
Вес		65 г
Направление измерений		±X, ±Y, +Z
Односторонняя повторяемость		1,00 мкм (2σ)		2,00 мкм (2σ)
Усилие срабатывания щупа - малое усилие в плоскости XY - большое усилие в плоскости XY - в направлении +Z		0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс		2,00 Н, 204 гс 4,00 Н, 408 гс 30,00 Н, 3059 гс
Предельные значения перебега щупа		LP2	LP2DD	LP2H	LP2HDD
±X/±Y		14,87 мм ±12,5°	19,06 мм ±15°	14,87 мм ±12,5°	19,06 мм ±15°
Z		6,5 мм 4,5 мм при установке отражателя стружки		5,0 мм 4,5 мм при установке отражателя стружки
Монтаж		Резьба M16, для удлинителей LPE и переходников
Класс защиты		IPX8 (EN/IEC 60529)
Рабочая температура		от 0 °C до +60 °C

Развернуть

Свернуть

Измерительные системы для станков с ЧПУ

Развернуть

Свернуть

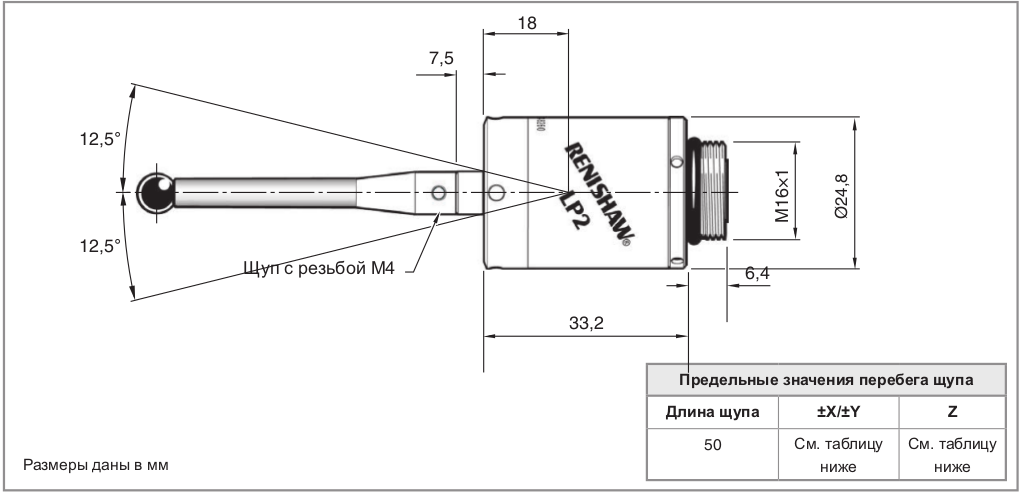

Схема датчика

Развернуть

Свернуть
